Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

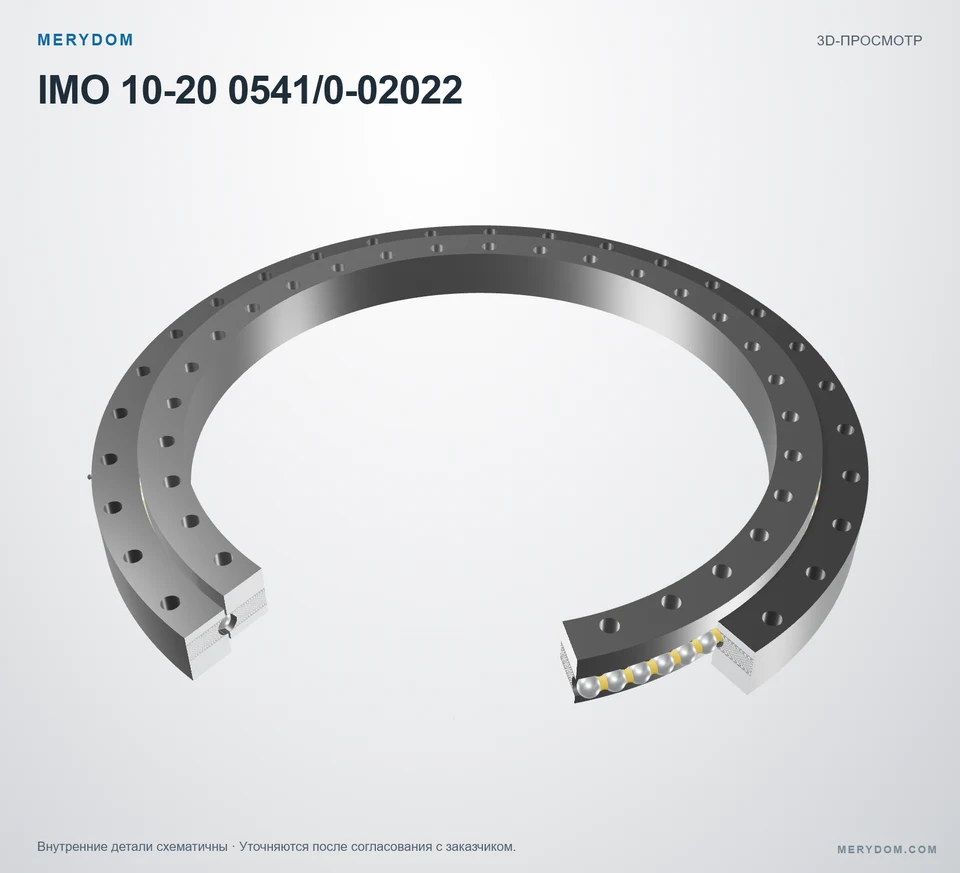

Аналог ОПУ для IMO 10-20 0541/0-02022
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 10-20 0541/0-02022. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 10-20 0541/0-02022. Серия: 120. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
10-20 0541/0-02022
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 10-20 0541/0-02022.
- Overall OD (Do)
- 616 mm
- Overall ID (di)
- 472 mm
- Общая высота
- 56 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 32 / 32 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

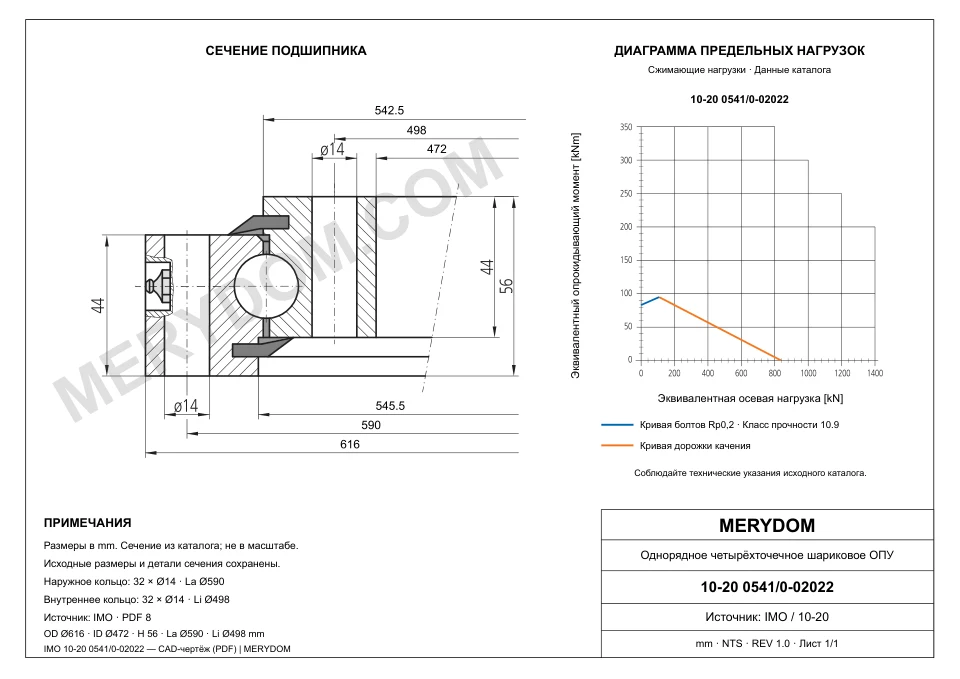

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 616 mm
- Общий внутренний диаметр (di)
- 472 mm
- Масса в сборе (G)
- 37 kg
- Общая высота (H)
- 56 mm
- Внутренний диаметр наружного кольца (Di)
- 545,5 mm
- Наружный диаметр внутреннего кольца (da)
- 542,5 mm
- Catalogue outer ring height
- 44 mm
- Catalogue inner ring height
- 44 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 590 mm
- Количество монтажных отверстий наружного кольца (na)
- 32
- Окружность крепежных отверстий внутреннего кольца (Li)
- 498 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 32
- Диаметр монтажных отверстий наружного кольца (Øa)
- 14 mm
- Диаметр монтажных отверстий внутреннего кольца (Øi)
- 14 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 10-20 0541/0-02022
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 10-20 0541/0-02022 |
| Сертифицировано для замены | IMO 10-20 0541/0-02022 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 120 Серия |
| Исходная модель | 10-20 0541/0-02022 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Общий наружный диаметр (Da) | 616 mm |
| Общий внутренний диаметр (di) | 472 mm |
| Масса в сборе (G) | 37 kg |
| Общая высота (H) | 56 mm |
| Внутренний диаметр наружного кольца (Di) | 545,5 mm |
| Наружный диаметр внутреннего кольца (da) | 542,5 mm |
| Catalogue outer ring height | 44 mm |
| Catalogue inner ring height | 44 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 590 mm |
| Количество монтажных отверстий наружного кольца (na) | 32 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 498 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 32 |
| Диаметр монтажных отверстий наружного кольца (Øa) | 14 mm |
| Диаметр монтажных отверстий внутреннего кольца (Øi) | 14 mm |
| Допустимые нагрузки | |
| Статическая радиальная грузоподъемность (Co_rad) | 334 kN |
| Статическая осевая грузоподъемность (Co_ax) | 780 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 173 kN |
| Динамическая осевая грузоподъемность (C_ax) | 174 kN |
| Прочие данные | |
| Catalogue grease point count | 4 |
| Catalogue grease point ring | outer |
| Catalogue grease interface specification | Taper type grease nipples on circumference |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

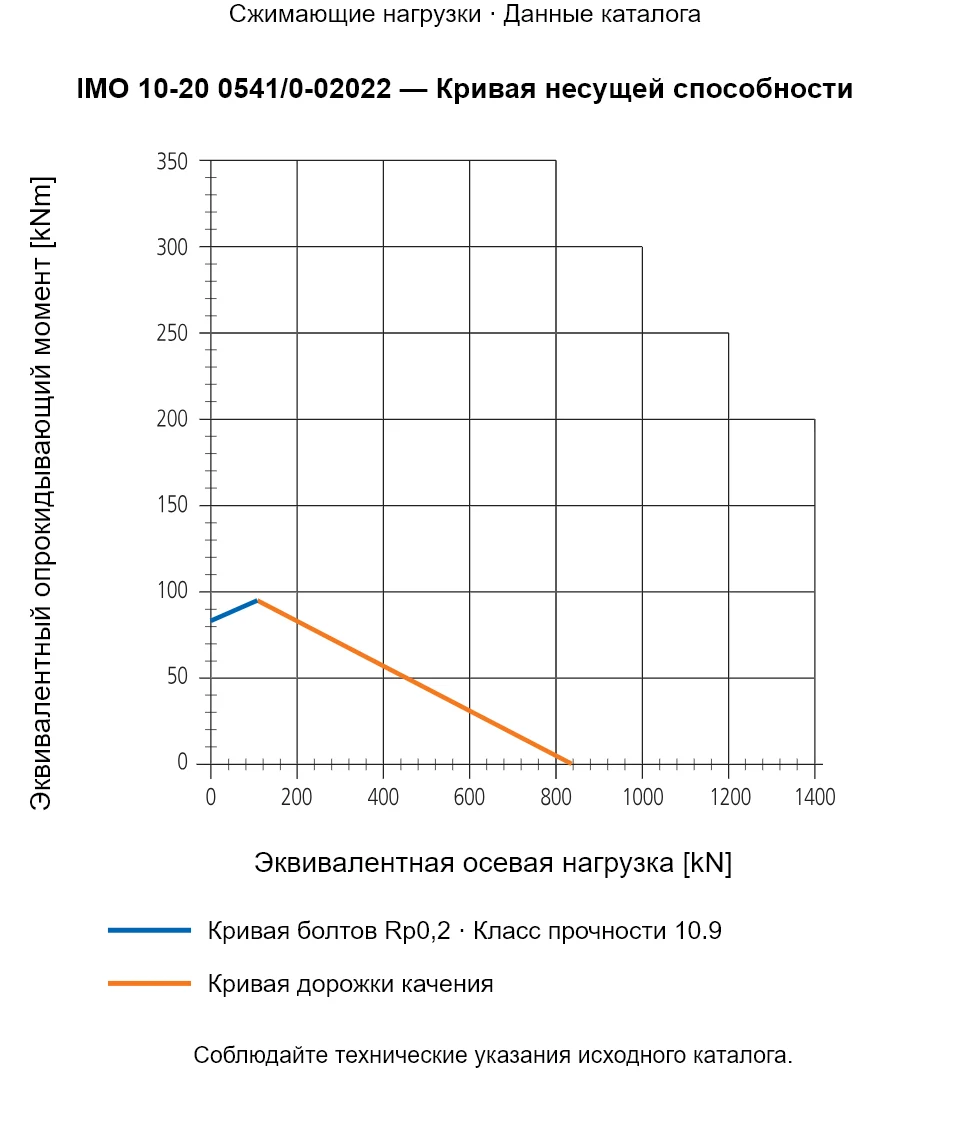

IMO 10-20 0541/0-02022 — Кривая несущей способности
IMO 10-20 0541/0-02022 — Кривая несущей способности
IMO 10-20 0541/0-02022 — Кривая несущей способности · Сжимающие нагрузки · Данные каталога. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для IMO 10-20 0541/0-02022
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
